Gellir profi garwedd wyneb trwy ddulliau cyswllt neu ddigyswllt.
ffigur dulliau cyswllt neu ddigyswllt
Proffil cyswllt
Mae blaen y stylus yn cyffwrdd ag arwyneb y sampl yn uniongyrchol.
Mae'r stylus wedi'i osod ar ben y synhwyrydd ac yn olrhain arwyneb y sampl. Mae'n symud i fyny ac i lawr i'w ganfod yn electronig.
Cofnodir y signal electronig ar ôl ymhelaethu a throsi digidol.
Er mwyn mesur siapiau mân a garwedd yn gywir gan ddefnyddio mesurydd garwedd arwyneb cyswllt, rhaid i'r pwysedd cyswllt fod yn fach a rhaid i radiws blaen y stylus fod mor fach â phosibl. Mae'r stylus wedi'i wneud o saffir neu diemwnt. Mae radiws y blaen fel arfer yn llai na 10 um. Mae siâp delfrydol y stylus yn toroid gyda blaen sfferig.
Radiws awgrym: rtip=2um.5 um, 10um
Ongl côn: 60 gradd, 90 gradd
* Oni nodir yn wahanol, yr ongl côn delfrydol ar gyfer offer mesur cyffredinol yw 60 gradd.
Profwr garwedd wyneb symudol
Egwyddor weithredol proffiliomedr cyswllt yw mesur dadleoliad Z o stylus diemwnt wrth iddo symud ar draws wyneb rhan a weithgynhyrchwyd. Wrth i'r stylus symud ar hyd wyneb y cynnyrch, fel arfer hyd at 25mm mewn amrediad, mae'r dadleoli hwn yn cael ei drawsnewid yn werth digidol a ddangosir ar y sgrin proffilomedr. Ar ôl ei arddangos, mae'r dylunydd cynnyrch neu'r gwneuthurwr wedyn yn dadansoddi'r canlyniadau mesur a gall gael dealltwriaeth ddyfnach o ddiagram canfod cyswllt priodoleddau.Roughness y cynnyrch

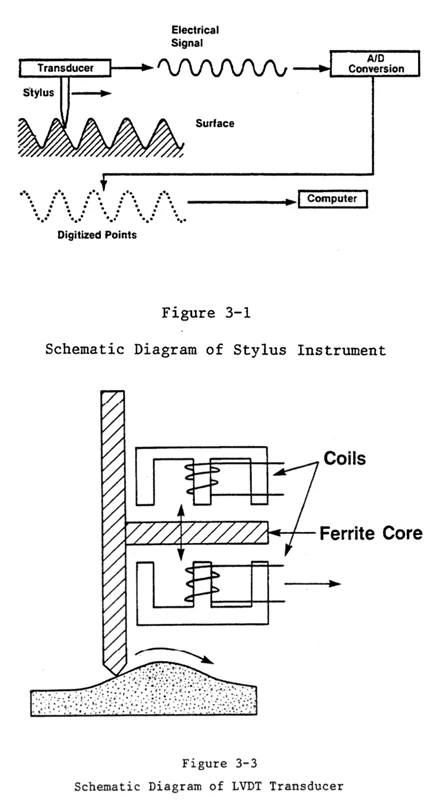

Mewn offeryn cyswllt garwedd, mae tip y stylus mewn cysylltiad uniongyrchol ag arwyneb y sampl. Mae gan flaen y synhwyrydd stylus sy'n olrhain wyneb y sampl. Mae symudiad fertigol y stylus yn cael ei gofnodi gan signal trydanol wedi'i chwyddo a'i drawsnewid yn ddigidol gan synhwyrydd dadleoli fel LVDT.
Anfanteision mesur cyswllt
Oherwydd y gall y stylus niweidio wyneb y cynnyrch pan ddaw i gysylltiad â'r wyneb yn ystod y mesuriad, gan achosi newidiadau mewn garwedd arwyneb. Mae hefyd yn arafach na thechnoleg digyswllt, ac mae'r mesuriad wedi'i gyfyngu gan radiws y tip stylus, felly os caiff ei fabwysiadu mewn prosesau cynhyrchu ar raddfa fawr, gall arafu'r broses ymgynnull. Yn ogystal, mae technoleg cyswllt yn cael anhawster lleoli a nodi pwyntiau mesur dirwy, ac mae angen torri a phrosesu'r sampl i'w harchwilio.
2. Proffil di-gyswllt
Gellir mesur proffilomedrau digyswllt gan ddefnyddio amrywiaeth o dechnegau, gan gynnwys triongli laser, microsgopeg cydffocal, a holograffeg ddigidol. Y proffil di-gyswllt mwyaf cyffredin yw proffiliomedr optegol, sy'n defnyddio golau yn lle stiliwr ffisegol.
Dim ond sawl degau o ficromedrau sydd gan y twll pin, a'i swyddogaeth yw torri'r golau adlewyrchiedig i ffwrdd pan nad yw mewn ffocws. Pan fydd "mewn ffocws", mae golau adlewyrchiedig y system optegol arferol a'r system optegol gydffocal laser yn mynd i mewn i'r elfen derbyn golau. Wrth arsylwi "allan o ffocws", mae golau adlewyrchiedig y system optegol arferol (golau allan o ffocws) yn mynd i mewn i'r elfen derbyn golau, ond mae golau adlewyrchiedig y system optegol confocal laser (golau allan o ffocws) yn cael ei dorri i ffwrdd gan y twll pin . Hynny yw, dim ond pan fydd yn canolbwyntio y mae'r golau a adlewyrchir yn mynd i mewn i'r elfen derbyn golau, a dyma'r sail ar gyfer ffurfio system optegol confocal.
Mewn technoleg mesur optegol, mae golau yn cael ei gyfeirio at wyneb cynnyrch. Trwy gael adlewyrchiadau o ddrych cyfeirio mewn lleoliad da, gall camera ganfod yr wyneb mewn 3D.
Cymhariaeth o fesuriadau cyswllt a di-gyswllt
Mae proffiliau di-gyswllt yn ddibynadwy iawn, yn gallu mesur amrywiadau arwyneb o fewn micronau, a gallant gyfrifo garwedd arwyneb yn llawer cyflymach. Yn ogystal, gall offer mesur wyneb di-gyswllt fesur ardaloedd mwy oherwydd nad ydynt yn gyfyngedig gan faint y tip stylus.
